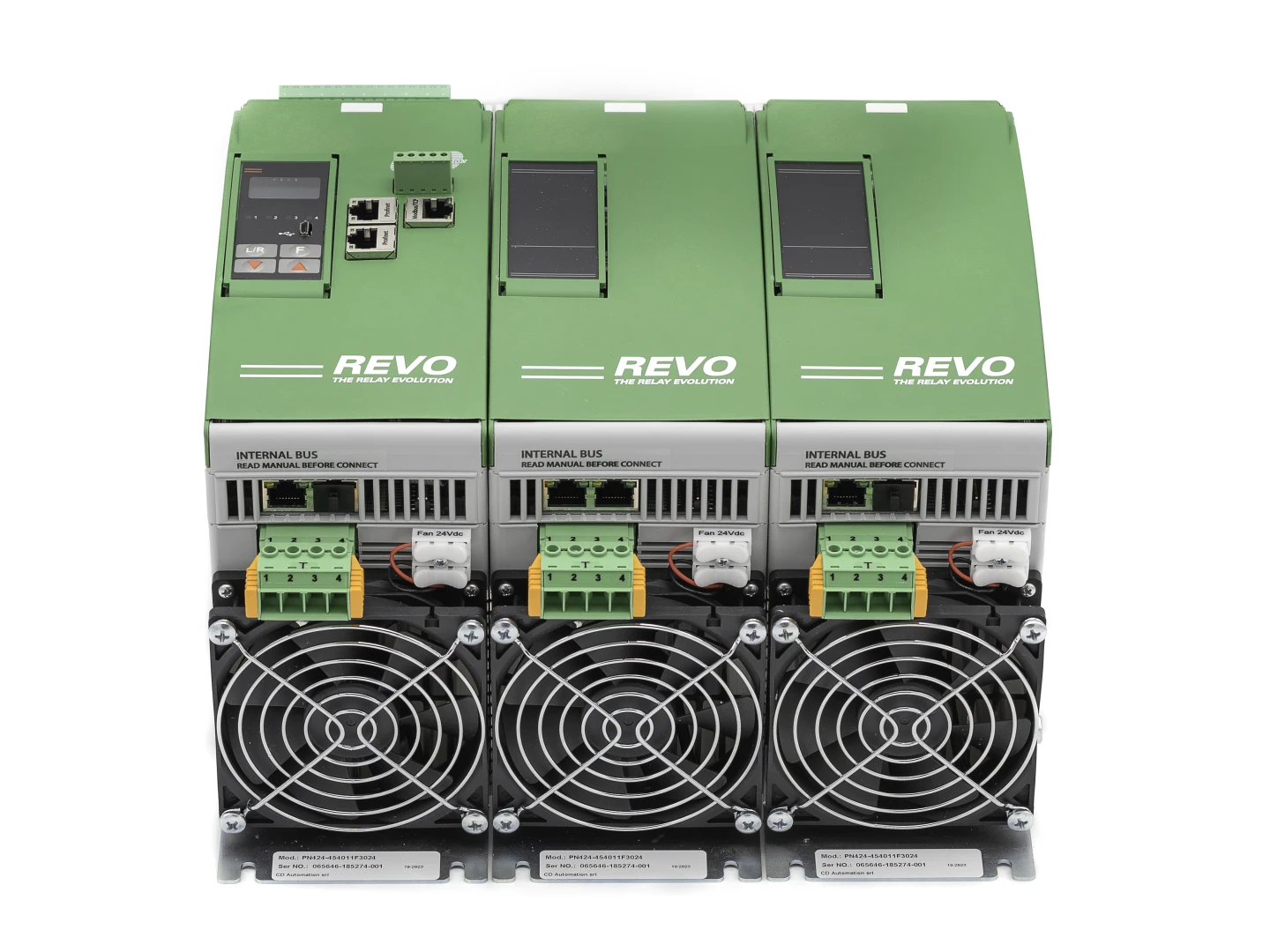

REVO PN

Vícezónový tyristorový výkonový spínač s komunikací pro PLC
REVO PN

  • Ideální jednotka pro případy, kdy je nutné regulovat a optimalizovat topný výkon topných těles nebo výkon infrazářičů ve více zónách
  • Vhodné pro všechny v průmyslu běžné odporové zátěže s konstantním odporem včetně dlouhovlnných, středovlnných a krátkovlnných infrazářičů
  • Kompaktní provedení - výrazná úspora místa a redukce kabeláže
  • Velmi plynulá regulace - metoda spínání jednou periodou nebo polovinou periody
  • Algoritmus optimalizace spínání jednotlivých zón pro vyhlazení odebíraného výkonu
  • Účiník blízký hodnotě 1, optimalizace odběru šetří náklady za energie
  • Integrovaný pojistkový držák s pojistkami
  • Integrovaný proudový transformátor pro monitorování topného proudu a funkce diagnostiky zátěže
  • Alarmové reléové výstupy, čtyři binární vstupy
  • OLED displej a tlačítka na čelním panelu pro snadné nastavení
  • Přední micro USB port pro konfiguraci a diagnostiku pomocí PC (program v ceně zařízení)
  • Volitelně výkonová zpětná vazba pro eliminaci fluktuace napětí v napájecí síti
  • Zapisování a čtení procesních hodnot pomocí sběrnic Modbus TCP,  Modbus RTU, Profibus DP nebo Profinet
  • Snadná integrace do Siemens PLC řady 1200 a 1500
  • Knihovny pro TIA Portal 16 nebo vyšší, Siemens CPU 1200 nebo 1500 (zašleme na vyžádání)

  • Jedná se o ideální jednotku v případech, kdy je nutné řídit a optimalizovat výkon. Její optimalizační algoritmus podobně jako dirigent orchestru rozděluje požadovaný výkon jednotlivých zón a zároveň udržuje celkový výkon odebíraný na lince co nejkonstantnější.
  • Výkon přiváděný do sítě bez synchronizace připomíná rozbouřenou řeku. REVO PN rozděluje požadovaný výkon jednotlivých zón, čímž udržuje konstantní výkon bez neustálých výkonových špiček.
  • Minimalizace namáhání všech elektronických komponent, prodlužuje se životnost vodičů a snižuje se pravděpodobnost odstávek strojů.
