Galvanické oddělovače napájené ze smyčky

SIL3 galvanický oddělovač signálů 0-20 a 4-20 mA

• Splňuje úroveň integrity bezpečnosti SIL3 dle EN 61508
• Střední doba mezi poruchami MTBF 965 let
• Možnost napájení z aktivní proudové smyčky na straně čidla nebo na straně vstupu řídicího systému (vstup PLC s napájením)
• Chyba přenosu < 0,08 %
• Zkušební napětí 5,4 kV
• Bezpečná (dvojitá) izolace dle EN 61140 až do 600 Vac/dc
• Doba záruky 5 let

Galvanický oddělovač proudové smyčky 4-20mA

• Modul pro galvanické oddělení proudových signálů 0...20 mA nebo 4...20 mA
• Napájení ze vstupního signálu, úbytek cca 1,7 V při 20 mA
• Chyba přenosu < 0,2 %
• Zkušební napětí 1,5 kV~
• Bezpečná (dvojitá) izolace dle EN 61140 až do 300 Vac/dc
• Jednokanálový nebo dvoukanálový modul na DIN lištu, šířka jen 6 mm
• Doba záruky 3 roky

Pasivní galvanický oddělovač 0-20mA a 4-20mA

• Modul pro galvanické oddělení proudových signálů 0...20 mA nebo 4...20 mA
• Napájení ze vstupního signálu, úbytek cca 1,7 V při 20 mA (s ochranou vlivu zátěže úbytek cca 1,5 V při 20 mA)
• Chyba přenosu < 0,1 %
• Zkušební napětí 2,5 kV~
• Bezpečná (dvojitá) izolace dle EN 61140 až do 300 Vac/dc
• Volitelně s ochranou vlivu zátěže Loadstop® (brání zpětnému působení poruchy výstupní smyčky na vstup)
• Jednokanálový nebo dvoukanálový modul na DIN lištu, šířka jen 6 mm
• Doba záruky 5 let

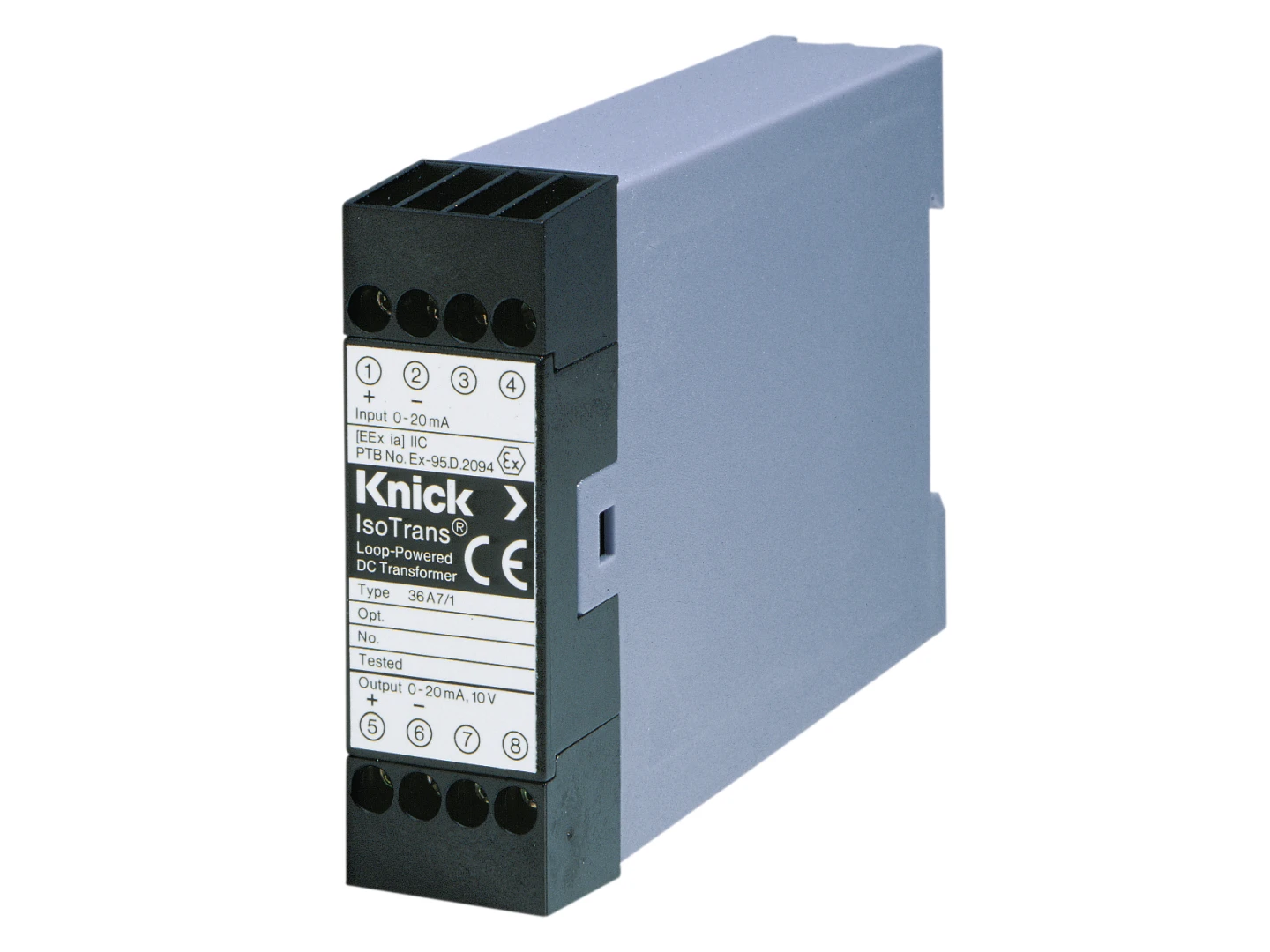

Jiskrově bezpečný galvanický oddělovač

• Modul pro galvanické oddělení proudových signálů 0...20 mA nebo 4...20 mA
• Napájení ze vstupního signálu
• Chyba přenosu < 0,2 %
• ATEX certifikace - II (1) G [EEx ia] IIC
• Aktivní smyčka na vstupu modulu, výstup do Ex prostředí - typicky pro ventil nebo indikátor umístěný v prostředí s nebezpečím výbuchu
• Varianta 36 A7 s aktivním vstupem z Ex prostředí se již nedodává
• Zkušební napětí 4.4 kV~, volitelně 10 kV~
• Pracovní napětí dle EN 61010-1 až do 3.6 kV~
• Bezpečná (dvojitá) izolace dle EN 61140 až do 600 Vac/dc
• Přenos signálů HART
• Montáž na DIN lištu, šířka 22.5 mm
• Doba záruky 5 let

Oddělovač napájený ze smyčky 0/4-20 mA

• Galvanické oddělení standardních signálů 0/4…20 mA
• Napájení ze vstupního signálu
• Chyba přenosu < 0,1 %
• Úbytek napětí cca 2,7 V při 20 mA
• Montáž na DIN lištu
• Šířka modulu 6 mm
• Doba záruky 5 let

Oddělovací modul 0-20mA a 4-20mA

• Galvanické oddělení standardních signálů 0/4…20 mA
• Napájení ze vstupního signálu
• Jedno- , dvou- a čtyřkanálové provedení
• Chyba přenosu < 0,1 %
• Montáž na DIN lištu
• Zkušební napětí 1,5 kV ~ vstup proti výstupu u každého kanálu, 2,3 kV ~ kanály navzájem
• Volitelné vybavení 506 se zvýšeným zkušebním napětím 4 kV ~ vstup proti výstupu u každého kanálu, 2,3 kV ~ kanály navzájem
• Již se nevyrábí - přímou náhradou je nová generace Knick ProLine P22400
